| 技术参数 | 管理单元（南网） | 测控单元（南网） | 公共单元（国网） | 间隔单元（国网） | |
| 工作环境温度 | -40℃-+70℃ | ||||
| 电压输入标称值 | AC220V/AC100V | ||||
| 电流输入标称值 | 5A/1A | ||||
| 装置电源 | DC24V/DC48V | ||||
| 通信接口 | 3路RS485 2路RS232 3路以太网 | 3路RS485 2路 3路以太网RS232 | 3路RS485 1路RS232 1路以太网 | 2路以太网 | |
| 通信协议 | 提供光纤、载波、无线等多种通讯方式，支持Modbus 、IEC101、IEC103、IEC104通信规约，支持物联网MQTT、CoAP协议 | ||||
| 整机功耗 | <10W | ||||
| 遥测 | 容量 | 8U7I | |||
| 电压、电流 采样精度 | 0.2级 | ||||
| 有功功率 无功功率 功率因数采样精度 | 0.5级 | ||||
| 遥信 | 容量 | 22路 | 22路 | 5路 | 7路 |
| 开入量分辨率 | <2ms | ||||
| 软件抖动时间 | 0-65535ms可设 | ||||
| 遥控 | 遥控容量 | 5路 | |||
| 接点容量 | AC250V,8A; DC100V,5A； DC24V,8A; DC48V,8A | AC250V,16A; DC24V,16A； DC48V,1.3A | |||
| 遥控保持时间 | 每个遥控接点可设置动作保持时间 | ||||
| 可靠性 | 平均无故障工作时间>=50000h | ||||
| 电磁兼容等级 | IV级 | ||||

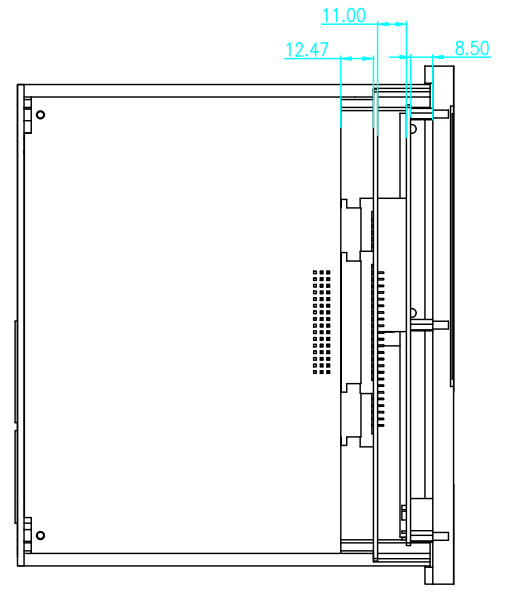

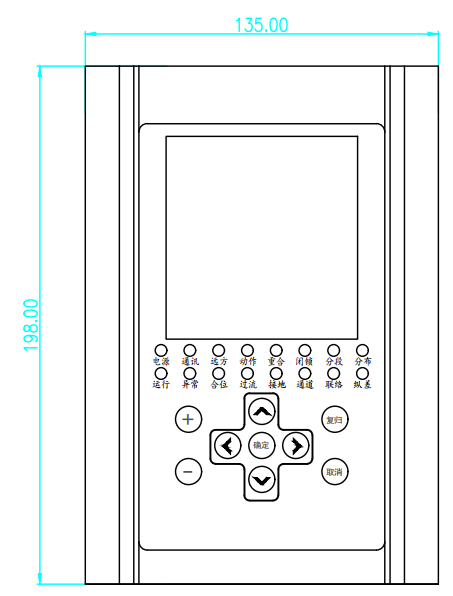

| 尺寸 | 198*135*185mm | 198*138*185mm | 88.1*286*190.9mm | 170*220*90mm | |
方案综述
智能分布式配电自动化终端基于IEC61850+GOOSE等通讯规约，可实现各终端间的实时对等通讯，完成对开关的测量、保护、控制，实现配电线路的故障快速定位、快速就地隔离故障、快速转供电负荷，快速自愈非故障区域供电。
产品功能
方案功能
1.采用模块化设计，热插拔，便于现场调试和维护
2.硬件采用32位高性能处理器，软件采用Linux嵌入式实时操作系统，具备开放的接口和扩张裕度，方便功能扩展
3.具备网络备自投功能，实现对非故障区域快速恢复供电
4.支持光纤纵差功能，出口时间小于30ms
5.支持61850+GOOSE对等通讯，可实现HSR、PRP组网方式
支持多主站，提供光纤、载波、无线等多种通讯方式，支持Modbus、IEC60870-5-101、IEC60870-5-104通信规约,支持物联网MQTT、COAP协议
方案详情&技术参数
