| 参数名称 | 常规 | 国网标准化 | |
| 环境温度 | -40℃-+70℃ | ||
| 电压输入标称值 | AC220V/AC100V | AC100V | |
| 电流输入标称值 | 5A/1A | 5A/1A | |
| 装置电源 | DC24V/DC48V | DC24V | |
| 通信接口 | 2路RS485 2路RS232 2路以太网 | 3路RS485 1路RS232 3路以太网 | |
| 通信协议 | 提供光纤、载波、无线等多种通讯方式，支持Modbus 、IEC101、IEC103、IEC104通信规约，支持物联网MQTT、CoAP协议 | ||
| 整机功耗 | <40VA | ||
| 遥测 | 容量 | 单板支持4U121,可扩展8U481 | 单板支持4U |
电压、电流 采样精度 | 0.2级 | 0.2级 | |
有功功率、 无功功率、 功率因数采样精度 | 0.5级 | 0.5级 | |
| 遥信 | 容量 | 单板支持30路、最大可拓展120路 | 单板支持9路，最大可拓展54路 |
| 开入量分辨率 | <2ms | <2ms | |
| 软件抖动时间 | 0-65535ms可设 | 0-65535ms可设 | |
| 遥控 | 容量 | 单板支持16路、最大可拓展32路 | 单板支持4路，最大可拓展24路 |
| 接点容量 | AC250V,16A DC24V,16A DC48V,1.2A | DC48V,8A | |
| 遥控保持时间 | 每个遥控结点可设置动作保持时间 | 每个遥控结点可设置动作保持时间 | |
| 可靠性 | 平均无故障工作时间>=50000h | 平均无故障工作时间>=50000h | |
| 后备电源 | 铅酸蓄电池、超级电容、锂电池 | 铅酸蓄电池、超级电容、锂电池 | |
| 电磁兼容等级 | IV级 | IV级 | |

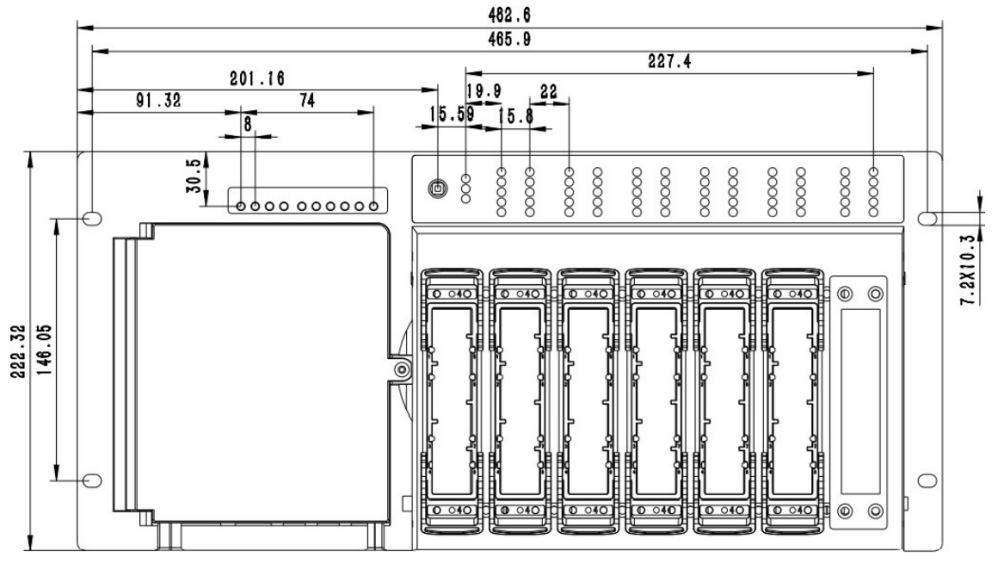

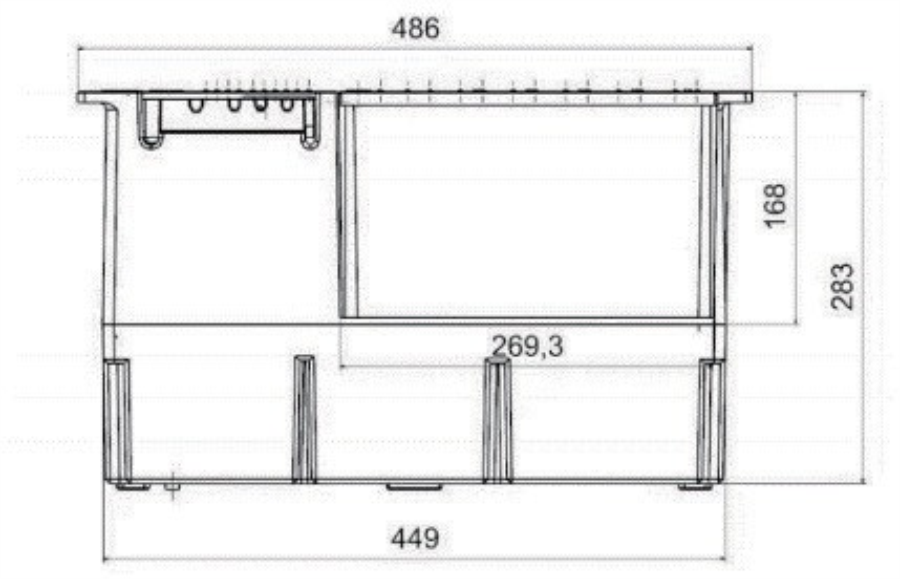

| 机柜尺寸 | 核心装置尺寸：177*483*210mm | 核心装置尺寸：215.5*486.283mm | |
方案综述

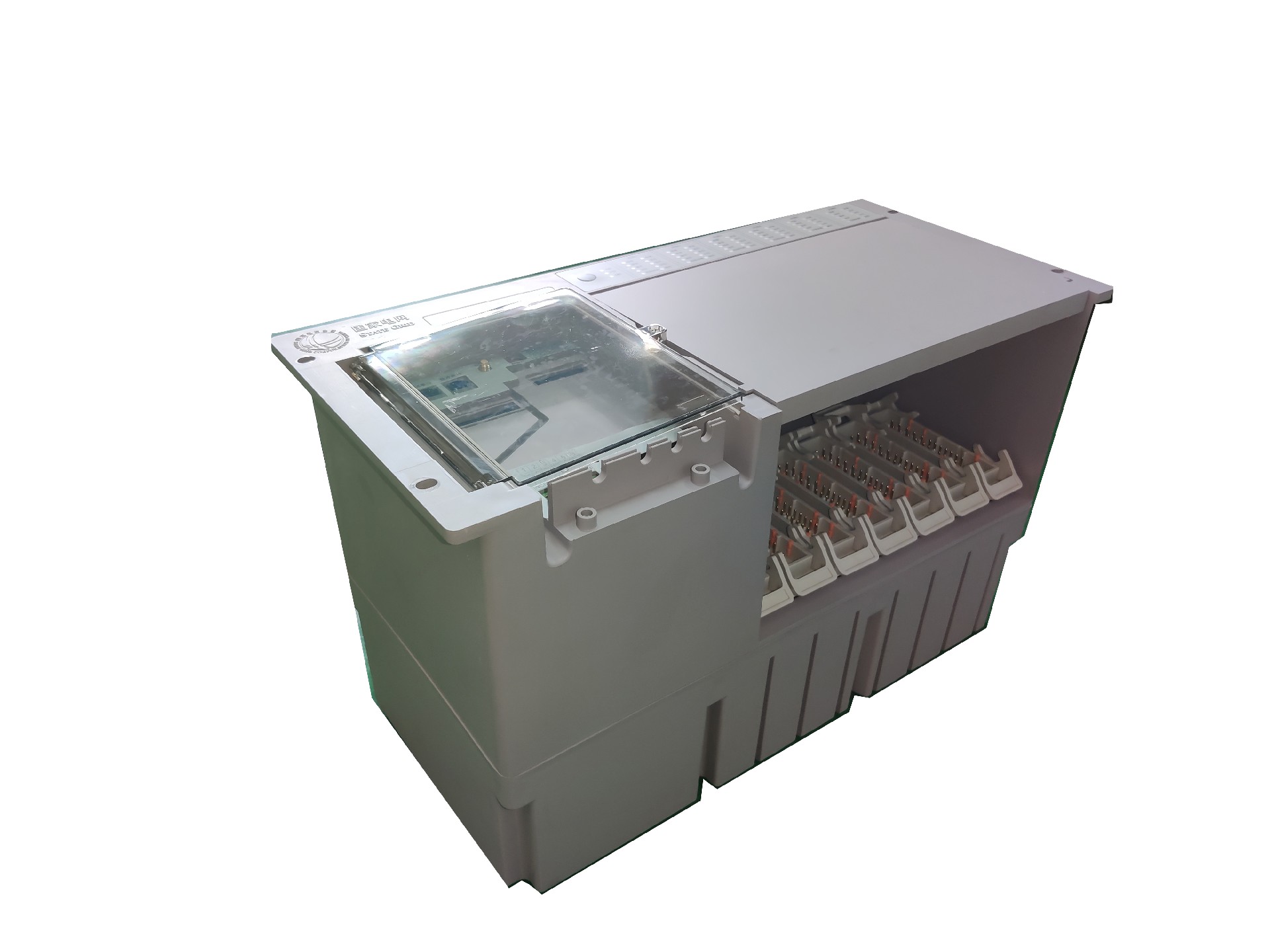

配电自动化站所终端采用了高性能MCU处理器、高速工业网络通信技术、多CPU集成技术、嵌入式工业芯片组和Linux操作系统,产品稳定性强、可靠性高、实时性好、环境适应性强、功能强大。主要应用于配电网中的环网柜、开闭所、箱式变电站等，结合配电主站可以快速可靠的实现配电网故障定位、隔离以及非故障区段的恢复供电，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代配电自动化远方终端装置。
方案功能

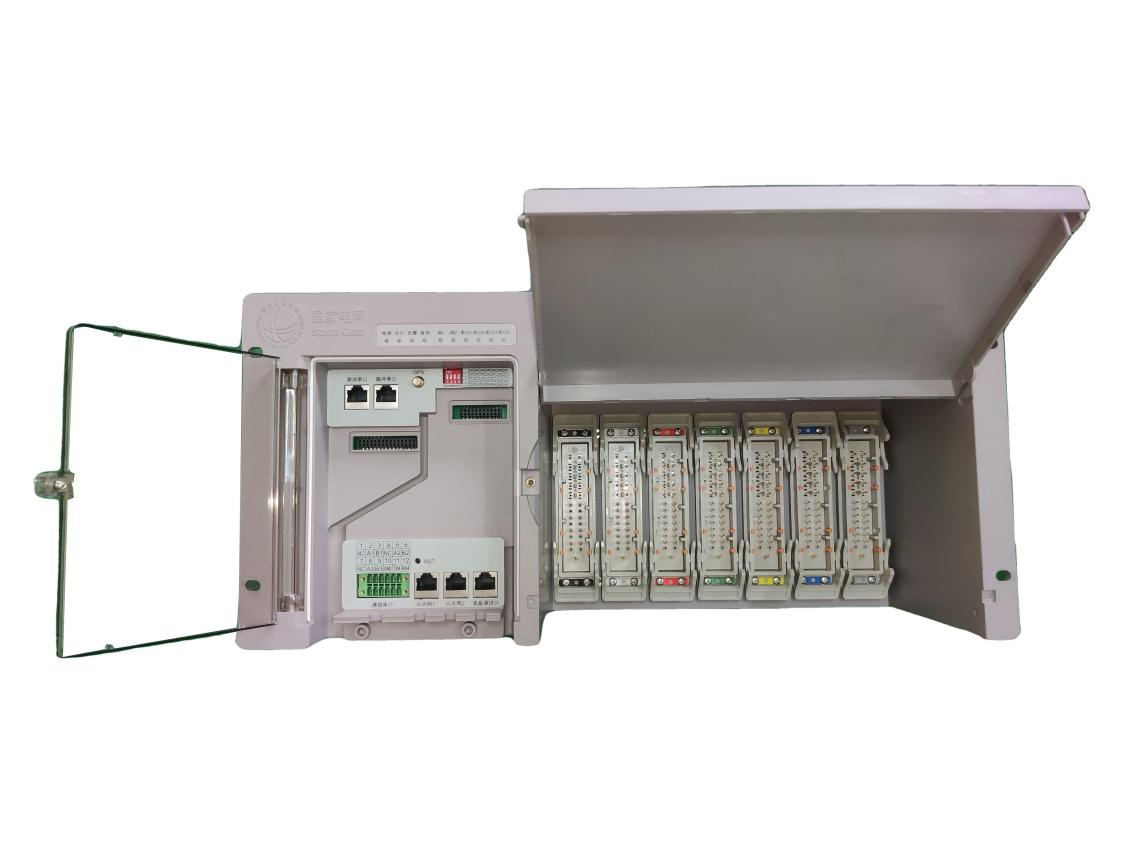

1.每个核心单元6个回路，每回路采用带色卡防误插矩形航插
2.硬件采用32位高性能处理器，软件采用Linux嵌入式实时操作系统，具备开放的接口和扩张裕度，方便功能扩展
3.具备常规保护、就地FA，智能分布式等保护功能，具备完善的故障录波功能和小电流接地故障判断功能
4.提供逻辑可视化编程、调试接口，针对特殊需求，用户可以自行设计逻辑
5.具备强大的自诊断、自恢复能力
6.支持多主站，提供光纤、载波、无线等多种通讯方式，支持Modbus、IEC60870-5-101、IEC60870-5-104通信规约,支持物联网MQTT、COAP协议
7.各模块标准化设计
8.统一蓝牙运维功能
方案详情&技术参数
